| 7ML1510-3KE01 | |
| 产品说明 | Pointek ULS200: 两点式超声物位开关， 用于液体、浆体 和固体颗粒，测量范围5m，非 接触式 100 ~ 230V AC, 带继电器输出 许可： CE，C-TICK，CSA US/C，FM 过程连接: PVDF "copolymer, 2"" NPT" . 外壳/电缆进口: . 聚碳酸酯外壳, PG13.5 |
| 净重 (Kg) | 1.600 Kg |
| 产品尺寸 (W x L X H) | 未提供 |
| 包装尺寸 | 未提供 |
| 包装尺寸单位的测量 | 未提供 |
| 数量单位 | 1 件 |
| 包装数量 | 1 |
| 其他产品信息 | |
| EAN | 未提供 |
| UPC | 未提供 |
| 商品代码 | 9031800090 |
| LKZ_FDB/ CatalogID | FI01-4 |
| 产品组 | 4710 |
| 原产国 | 加拿大 |
7ML1510-3KE01西门子超声波液位计一代理级，全新原装，现货热卖，
7ML1510-3KE01西门子超声波液位计代理，现货直销，
，特价直销

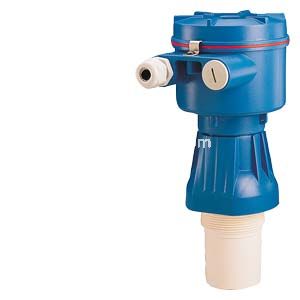

连续测量 - 一体化液位变送器
SITRANS Probe LU
SITRANS PROBE LU
2-WIRE,LOOP POWERED ULTRASONIC
TRANSMITTER FOR LEVEL, VOLUME
AND FLOW MONITORING OF LIQUIDS
IN OPEN CHANNELS, STORAGE
VESSELS AND SIMPLE PROCESS
VESSELS.
ENCLOSURE/CABLE INLET:
PLASTIC (PBT) 2 X M20
(INCLUDES 1 GENERAL PURPOSE
CABLE GLAND)
RANGE / TRANSDUCER MATERIAL:
12 METER (40 FT), ETFE
PROCESS CONNECTION:
2" NPT ((TAPER),
ANSI/ASME B1.20.1)
COMMUNICATION / OUTPUT:
4-20MA, HART
APPROVAL:
GENERAL PURPOSE, FM, CSA,
CE, C-TICK, KCC
8
■概述
SITRANSProbe LU 二线制回路供电超声波变送器，测量储罐和简
单过程容器中液体的液位、体积，同时也可用于明渠测量。
■产品特点
• 连续液位测量，测量范围可达 12 m
• 易于安装，启动简单
• 通过红外线本安手持编程器，SIMATIC PDM 或 HART® 手操器编
程
• 好的高精度
• 使用 HART 或 PROFIBUS PA 进行通讯
• ETFE 或 PVDF 传感器抗化学腐蚀能力强
• 带的声智能回波处理技术
• 极高的信/ 噪比
• 对于固定干扰目标自动虚假回波抑制
■应用
SITRANS Probe LU 是供水和水处理行业和化工储罐液位测量的zui
佳解决方案。
SITRANS Probe LU 量程为 6m 或 12m。使用自动虚假回波抑制技
术可避免固定物体的影响，提高信/ 噪比，使精度到达量程的
0.15% 或 6mm， Probe LU 可提供很高的可靠性。
SITRANS Probe LU 内置了经过无数现场实践证明的声智能®回波处
理技术，结合了新的回波处理特性和新品的微处理器和通讯技
术。Probe LU 提供两种通讯选件：HART 或 PROFIBUS PA (3.0 型，
B 级)
Probe LU 的传感器为 ETFE 或 PVDF 材质，可抗化学腐蚀。另外，
对于材料和过程温度变化的应用， Probe LU 还集成一个内置传感
器，以补偿温度变化。
• 主要应用：化学储罐，滤池，液体储罐
■组态
SITRANS Probe LU 安装
连续测量 - 一体化液位变送器
SITRANS Probe LU
9
■技术规格
操作模式
测量原理超声波液位测量
典型应用测量储罐和简单过程容器的液位
输入
测量范围
• 6m 型0.25 ~ 6m
• 12 m 型0.25 ~ 12m
频率54 KHz
输出
mA/HART
• 范围4 ~ 20 mA
• 精度± 0.02 mA
PROFIBUS PA 型式 3， B 级
性能
分辨率≤ 3 mm
精度量程的 0.15% 或 6mm，取其较大
值
重复性≤ 3 mm
盲区0.25 m
刷新时间≤5s
• 4/20 mA/HART 型≤ 5s， 4mA
• PROFIBUS 型≤ 4s， 15 mA 电流回路
温度补偿整个温度范围内的补偿功能
波束角10°
额定工作条件
• 环境条件
- 地点室内/ 室外
- 环境温度-40 ~ +80 °C
- 相对湿度/ 入口保护适于室外
- 安装等级I
- 污染等级4
• 介质条件
- 法兰或螺纹处温度-40 ~ +85 °C
- 压力（容器） 0.5 bar
设计
外壳材质PBT （聚对苯二甲酸丁二醇酯）
防护等级Type 4X/NEMA 4X, Type
6/NEMA 6/IP67/IP68 外壳
重量2.1 kg
电缆入口2 x M20 x 1.5 电线接头或 2 x½"
NPT 螺纹
传感器(2 个选件) ETFE 或 PVDF
过程连接
• 螺纹连接2" NPT， BSP 或 G/PF
• 法兰连接3" 通用法兰
• 其它连接FMS200 安装套件（见111 页) 或
用户提供的安装套件
显示和控制
接口本地：LCD 带棒状图
远程：通过HART 或Profibus PA
组态使用西门子 SIMATIC PDM 软件
（PC 机）或 HART 手操器或西门子
红外线手操器
存储器EEPROM 可在断电时保持信息，无
需备用电池
电源
4 ~ 20 mA/HART 额定 24VDC， 550Ω
较大，较大 30 V DC
4 ~ 20 mA
PROFIBUS PA 12，13，15 或 20 mA 取决于组态
（一般用途或本安型）
符合标准 IEC 61158-2
认证
总则CSAUS/C， FM， CE
船用（只应用于 HART 通讯选件） • 英国劳氏船用认证
• ABS 形式认证
危险区
• 本安（欧洲） ATEX II 1G EEx ia IIC T4
• 本安（美国/ 加拿大) FM/CSA（需安全栅）T4， I 类，1http://www.3566t。。ｃｏｍ/sell/xcl496480846/2636072.• 非易燃（美国） FM ( 无需安全栅) T5：I 类，2 区，
A， B， C 和 D
编程
• 本安西门子红外手操器红外手操器
- 用于红外手操器的认证具有 ATEX EEx ia IIC T4 的 IS 模件
FM/CSA I 类，1 区，A，B，C，D 组
• 环境温度-20 ~ +40 °C
• 接口专有红外脉冲信号
• 功率3V 锂电池（不可换）
连续测量 - 一体化液位变送器
SITRANS Probe LU
10
1) 与一条未安装的M20 x 1.5 塑料电缆一起提供， -20°C~80°C 订
金属的电缆M20 x 1.5，-40°C~80°C 要加“-Z”在订货号后面，
详见可选项中的电缆。
C) 服从出口规章 AL：N， ECCN：EAR99
D) 服从出口规章AL：N， ECCN：EAR99H
■选件
SITRANS Probe LU 可选法兰适配器
SITRANS Probe LU，可选安装套件
选型和订货数据订货号
SITRANS Probe LU
2 线制回路供电超声波变送器，用于测量液体的液
位、体积和流量
C) 7 ML 5 2 2 1 -
■■■■■
外壳
塑料(PBT)， Qty 2 x M20 x 1.5 1
塑料(PBT)， Qty 2 x 1/2"NPT 2
量程/ 传感器材质
6 m， ETFE A
6 m， PVDF 共聚物B
12 m， ETFE C
12 m， PVDF 共聚物D
过程连接
2" NPT (ASME/ASME B1.20.1) A
2" BSPT (EN 10226-1) B
2” G (EN ISO 228-1) / PF2 (JIS B 0202) C
通讯/ 输出
4 ~ 20 mA， HART 1
PROFIBUS PA 2
认证
一般用途， FM， CSA， CE 1
本安，FM I 类，1 区， A、B、C、D 组( 需安全栅);
II 类，1 区，E，F，G 组； III 类； ATEX II 1G EEx ia
IIC T4 （仅 HART 模件）
2
本安，CSA I 类，1 区， A，B，C，D 组( 需安全栅);
II 类， 1 区，G 组； III 类（仅 HART 模件）
3
FM， l 类，2 区（只外壳选件 2）
4
本安，FM/CSA I 类，1 区， A，B，C，D 组（需安全
栅）； II 类， 1 区， E、F、G 组； III 类（仅
PROFIBUS PA 模件）
5
本安， ATEX II 1G EEx ia IIC T4 （仅 PROFIBUS PA 模
件） 1)
6
其它设计
请在订货号上加“-Z”并规定订货代码
不锈钢标牌：测量点数/ 识别（zui多 16 个字符） Y15
用于 HART/mA 设备的使用手册
英文版C) 7ML1998-5HT01
注意：使用手册在订货中要单独订货。
附加多语言快速入门手册
注意：根据 ATEX 规定，每个产品附带一份快速入门
手册。
C) 7ML1998-5QR81
用于 PROFIBUS PA 的使用手册
英文版C) 7ML1998-5JB01
注意：使用手册在订货中要单独订货。
附加多语言快速入门手册
注意：根据 ATEX 规定，每个产品附带一份快速入门
手册。
C) 7ML1998-5QV81
可选设备
本安手操器， EEx ia C) 7ML5830-2AH
手操器，一般用途认证7ML1830-2AN
手操器， PROFIBUS PA C) 7ML5830-2AJ
HART 调制解调器/RS-232( 与 PC 和 SIMATIC PDM 一
起使用)
D) 7MF4997-1DA
HART 调制解调器/USB( 与 PC 和 SIMATIC PDM 一起
使用)
D) 7MF4997-1DB
