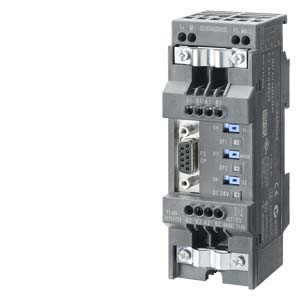

6ES7972-0AA02-0XA0 西门子中继器

生产厂家:SIEMENS德国西门子
产品系列:SIMATIC DP
产品简介:SIMATIC DP,RS 485 中继器 用于连接 PROFIBUS/MPI 总线系统带最多 31 个参与者 最大传输速率 12 MBit/s, 防护等级 IP20 改进的用户操作


电源电压
额定值 (DC) 24 V
允许范围,下限 (DC) 20.4 V
允许范围,上限 (DC) 28.8 V
输入电流
耗用电流,最大值100 mA; 100 mA,PG/OP插座上无用电器;130mA,PG/OP插座
上存在用电器(5V/90mA);200mA,PG/OP插座上存在用电器
(24V/100mA)
功率损失
功率损失,典型值0.7 W
接口
PROFIBUS DP
● 传输速率,最大值12 Mbit/s; 9.6 kbit/s 至 12 Mbit/s
防护等级和防护类别
防护等级符合 EN 60529
● IP20 是
环境要求
运行中的环境温度
● 最小值0 °C
● 最大值60 °C
运输/储存时的环境温度
● 最小值-40 °C
● 最大值70 °C
相对空气湿度
● 操作,最大值95 %; 25 °C 时
连接技术
电源电压终端模块
总线线路2 个紧固区域
尺寸
宽度45 mm
高度128 mm
深度67 mm
重量
重量,约350 g
